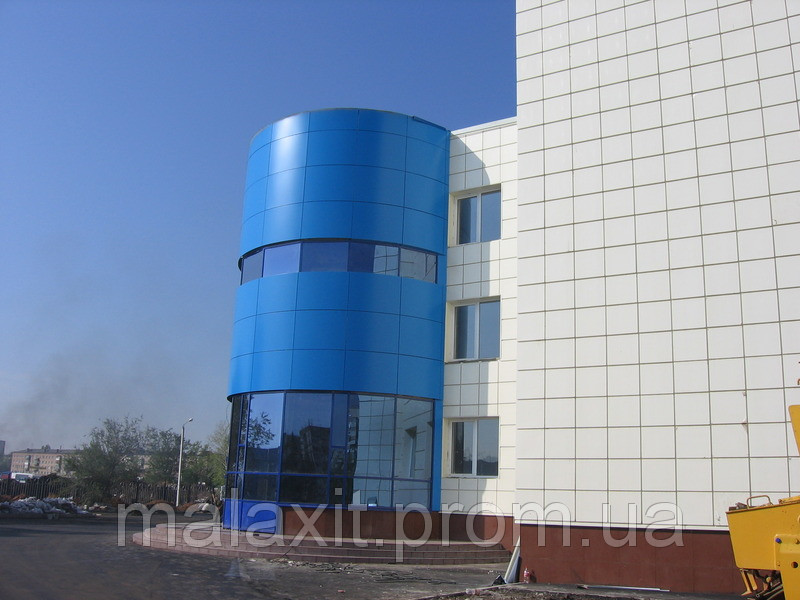

Радіальні касети з композиту, вальцовка R від 200 мм

Вальцовка композитних панелей

Вальцьовка може проводитися як паралельно, так і перпендикулярно напрямку прокатки матеріалу.

Радіус у зоні вигину визначається діаметром використовуваних роликів і відстанню між ними. Вальціювання має здійснюватися за кілька етапів залежно від необхідного радіусу вигину. Тиск валків на панель має становити не більш ніж 2 мм на 3 проходи панелі через ролики. Під час вальцьовування на лицьовий бік панелі, що контактує з валом, встановлюється м'яке полімерне або гумове прокладання для усунення випадкового пошкодження шару забарвлення. Для утворення загнутого борту під час вальцьовування на притискний вал надягають кільця (манжети), між якими встановлюється паз, до якого входить зігнутий бортик композитної панелі. Ширина паза, куди входить бортик панелі, має бути приблизно на 20% товщині панелі. Розмір борту, що визначається конструктивними вимогами, задає мінімальний радіус загину:

• розмір борту 15 мм — мін. радіус загину 200 мм;

• розмір борту 20 мм — мін. радіус загину 300 мм;

• розмір борту 25 мм — мін. радіус загину 400 мм;

• розмір борту 30 мм — мін. радіус загину 500 мм;

• розмір борту 35 мм — мін. радіус загину 1000 мм;

• розмір борту 40 мм — мін. радіус загину 3000 мм;
